温控器操作使用说明

1、接通温控器电源

2、设定好控制的温度范围

3、控制设备电源插头接通到温控器插 座上

4、测温探头放到正确位置（控制水泵使用磁力探头吸附在管道上，控制水温使用防水探头放 进水中，控制室温使用空气探头放置室内中央位位置）

高温启动和低温启动

1、高温启动:“当启动温度”大于“停止温度”时，温控器处于“高温启动”状态。例如: 设置“停止温度”为 20℃，“启动温度”为 30℃，那么当实测温度达到 30℃时，机器开 启，运行指示灯(绿灯)亮，此时插座供电。当实测温度降到 20℃时，机器关闭，待机指 示灯(红灯)亮，此时插座断电。

2、低温启动:“当启动温度”小于“停止温度”时，温控器处于“低温启动”状态。例如: 设置“停止温度”为 30℃，“启动温度”为 20℃，那么当实测温度达到 20℃时，机器开 启，运行指示灯(绿灯)亮，此时插座供电。当实测温度升到 30℃时，机器关闭，待机指 示灯(红灯)亮，此时插座断电。

产品参数

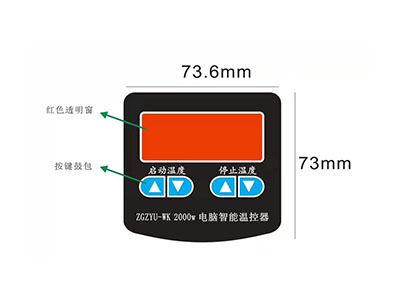

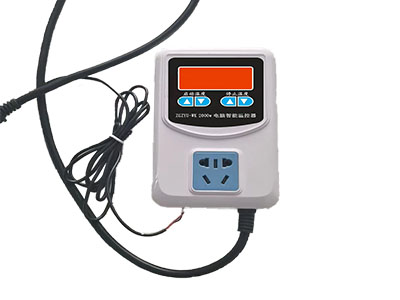

型号：ZGZYU-WK2000

输出负载功率 ：1KW 、 2KW

电源：220V-50HZ

注意事项

1、使用本产品时请将探头及探头导线稳固好增加使用寿命!室外使用时由于环境影响请定 期检查探头导线防止导线老化控温不准!

2、被控制设备功率不能超过温控器额定的输出负载功率!

3、不使用时关闭温控器电源!

4、启动温度与停止温度必须相差 3 度以上，磁力探头使用温度不超过 70 度。

保修

器控器一年内主机保修，探头不在质保范围内。(探头的损坏大部分是和使用环境有 关!)

禁止事项 测温范围和控温范围

    禁止被控制设备功率超过温控器输出负裁功率 -9℃到 99℃ 红灯停止，绿灯启动 禁止用户自行拆装，维修! 禁止使用非我厂家标配的配件，造成损坏!

功能与用途

   温度自动控制，自动检测一体，适用于锅炉、地暖、超导暖气片、热水器、电热膜、电热电缆电热地板、电热画、电热炕、电暖气管道保温与解冻保温箱、冷热换气扇、菌种发 酵种子催芽等控制。 本机不具备锅炉安全保护功能、不能淋水，勿靠近火源，应远离儿童，以免触电危险！
